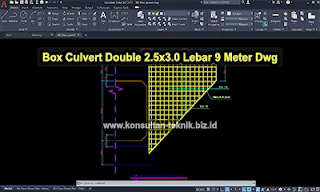

Gambar Double Box Culvert 2,5x3 Dwg Autocad

Fungsi Dari Box Culvert

Beberapa fungsi box culvert sebagai berikut:

1. Sebagai jembatan, untuk menghubungkan jalan yang terpisah oleh sungai kecil

2. Sebagai saluran pembuangan

3. Sebagai jalan penghubung dibawah tanah/ seperti underpass

Dasar-Dasar Perencanaan

Perhitungan struktur didasarkan pada asumsi tanah lunak yang umumnya disebut highly compressible, dengan mengambil basil pembebanan terbesar/maksimum dari kombinasi pembebanan sebagai berikut :

a. Berat sendiri gorong-gorong persegi beton bertulang

b. Behan roda ganda (dual wheel load) 10 ton atau muatan rencana sumbu 20 ton.

c. Beban kendaraan di atas konstruksi gorong-gorong persegi ini diperhitungkan setara dengan muatan tanah setinggi 60 cm.

d. Tekanan tanah aktif

e. Tekanan air dari luar

f. Tekanan hydrostatic (qa).

Penulangan

Penulangan gorong-gorong persegi heton hertulang ini dirancang sedemikian rupa sehingga:

1. Mudah dilaksanakan agar didapat basil yang rapih dan sesuai dengan perhitungan serta gambar.

2. Diameter tulangan yang digunakan 19 mm, 16 mm, 12 mm dan 10 mm (menghindari penggunaan tulangan dengan ukuran/diameter yang heragam).

3. Bentuk/ukuran segmen penulangan sederhana, praktis, dan dapat dipakai pada beberapa segmen gorong-gorong serta beratnya pun diperhitungkan sedemikian rupa sehingga mudah dirakit/dipasang dan diikat.

4. Pembengkokan dan penempatan tulangan direncanakan sedemikian rupa sehingga tidak memhahayakan pemakai jalan bila penutup heton pecah karena benturan keras atau aus (ujung tulangan tidak akan menonjol ke permukaan lantai kendaraan).

Dasar-Dasar Pelaksanaan

Konstruksi gorong-gorong persegi heton bertulang ini dirancang dengan cara pengecoran di tempat, menggunakan perancah sementara dan bekisting yang harus dihongkar segera setelah kekuatan heton tercapai yaitu umur heton kurang lehih 28 hari.

Langkah-Langkah Pelaksanaan Box Culvert

Langkah pelaksanaan dalam pembuatan gorong-gorong persegi secara garis besar diuraikan sebagai berikut :

• Penggalian tanah.

• Pemadatan tanah.

• Penghamparan beton K-125 untuk lantai kerja.

• Persiapan-persiapan bahan dan material yang diperlukan.

• Persiapan-persiapan pembesian yaitu pemotongan dan pembengkokan besi-besi tulangan sesuai keperluan.

• Pemasangan bekisting.

• Perakitan tulangan.

• Pengecoran.

• Perawatan dan pembukaan bekisting.

Cara-Cara Pelaksanaan Box Culvert Secara Umum

Cara pelaksanaan yang disyaratkan dalam buku ini adalah merupakan suatu sistem pembuatan gorong-gorong persegi yang dimulai dari pembuatan lantai kerja pelat dasar dan dinding. Selanjutnya setelah pelat dasar dan dinding selesai dibuat dan siap menerima beban, barulah dimulai pembuatan pelat lantai.

Pelat dasar dan dinding tersebut di atas berfungsi sebagai penunjang disamping perancah-perancah yang diperlukan. Perancah-perancah ini harus direncanakan mampu menahan beban yang diperlukan. Akibat beban tersebut perancah tidak boleh mengalami lenturan atau deformasi yang berarti.

Setelah perancah siap dipasangkan, selanjutnya dilaksanakan secara berurutan pekerjaan pemasangan bekisting, perakitan tulangan, pengecoran. Setelah beton mencapai kekuatan yang disyaratkan, kemudian dilaksanakan perawatan (curing).

Cetakan dan acuan dibongkar apabila bagian konstruksi tersebut telah mencapai kekuatan yang cukup untuk memikul berat sendiri dan beban-beban pelaksanaan yang bekerja padanya.
