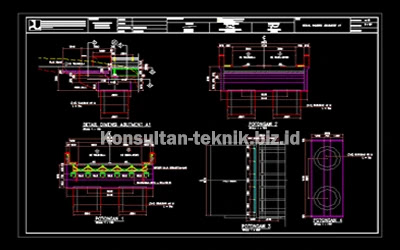

Jembatan Komposit 20 Meter Dwg Autocad

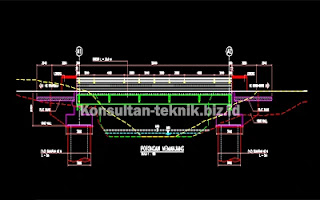

Jembatan Komposit 20 Meter Format Autocad

Jembatan komposit adalah jembatan yang struktur atasnya mengkombinasikan dua atau lebih bahan material yang berbeda menjadi satu kesatuan konstruksi.

Konstruksi komposit yang paling umum dalam bangunan adalah komposit baja-beton. Material baja adalah bahan yang kuat terhadap gaya tarik dan kuat juga terhadap gaya tekan, tetapi gaya tekan yang dapat dipikul sangat erat kaitannya dengan kelangsingan profil. Sebaliknya, beton sangat kuat memikul gaya tekan dan sangat lemah terhadap gaya tarik.

Struktur Komposit

Pada mulanya balok baja hanya dipakai sebagai penopang pelat lantai, sehingga pada balok baja terjadi lendutan yang besar diakibatkan oleh beban yang besar yang harus dipikul balok baja tersebut.

Pelat beton dan gelagar baja mengalami deformasi sendiri-sendiri, dengan besar deformasi tergantung dari kekuatan masing-masing bahan (baja dan beton). Pada pertemuan kedua bahan akan terjadi gelincir karena tidak ada penahan.

Untuk menjamin terjadi aksi komposit maka harus dipasang shear connector berupa stud, tulangan baja, atau bentuk lain yang dilas pada flens atas dari balok baja dan tertanam dalam plat beton.
